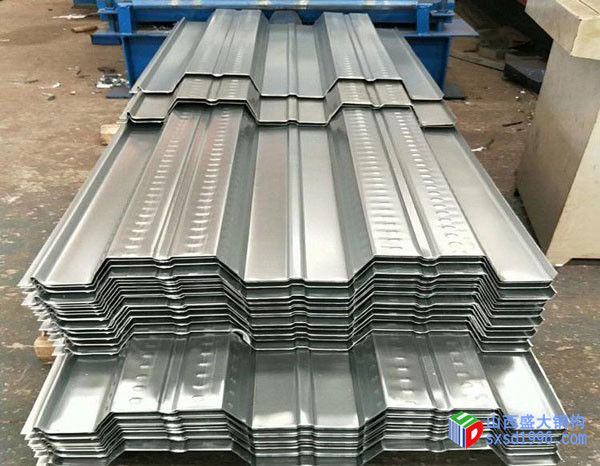

眾所周知，樓承板用鍍鋅板材質，為的就是能起到防腐的作用。但大家有所不知，單單這個“鍍鋅”就有很大學問，有許多企業因為忽略了這個問題，做出了并不適合或不正確的選擇。陽泉樓承板廠家借此機會和您一起了解分析一下。
    1.首先，按照規范，無論是組合樓板還是非組合壓型鋼板都應采用熱鍍鋅，不建議采用電鍍鋅板。而且，如果是雙面鍍鋅層，其總含量應當達到使用期間不致銹損的效果，因此，建議用量120-1-275g/㎡。

    2.陽泉樓承板廠家認為：如果樓承板使用環境相對惡劣時，鍍鋅層含量還應采用上限值或者更高值。雙面鍍鋅量為300g/㎡、350g/㎡或鍍鋁鋅（5%鋁）275g/㎡、300g/㎡等，因為較高的鍍層量會讓樓承板有更長的使用壽命。另外，有試驗顯示，同等量的鍍鋁鋅防銹蝕能力大約是一般熱鍍鋅的兩倍。
    3.不過，問題來了，網上看到有朋友提問：鍍鋁鋅的樓承板不可以和混凝土一起使用。是這樣嗎？讓陽泉樓承板廠家來告訴您。樓承板大多是鍍鋅鋼卷直接壓制而成，很少采用鍍鋁鋅的材質。因為，用在樓面上的鍍鋅板需要澆筑混凝土。混凝土的成分主要是氫氧化物以及硅酸鹽組成復合強堿性物質。鋁屬于活性金屬，遇酸、遇堿都會發生化學反應，因此，鍍鋁鋅樓承板通常會用在不需要澆筑混凝土的或屋面。

    4.值得一提的是，鍍鋁鋅的樓承板會比鍍鋅板費用高15%左右。究其原因，也就是我們上面提到的，前者的防銹蝕能力是后者的兩倍。在氧化過程中，鋁和鋅都比較活躍，但在腐蝕過程中，是先從氧化的開始的。

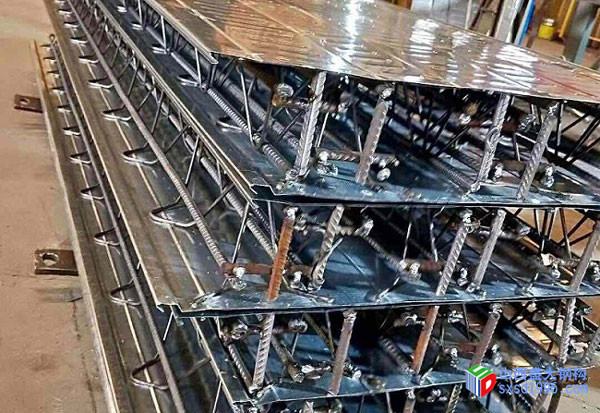

    5.陽泉樓承板廠家山西盛大鋼構怡達彩鋼之前的文章中也談過關于鍍鋅量是否越厚越好的問題，其實鍍鋅量并非越厚越好。通常情況下，普通鍍鋅量為：80g/㎡120g/㎡150g/㎡180g/㎡；高鍍鋅含量為：275g/㎡。如果鍍鋅量較厚時，抗剪連接栓釘的焊接質量不容易保證，在焊接時，需要做局部除鋅處理。
    本文鏈接：  http://www.guquan168.com.cn/news/0006423493.html 轉載請注明出處
